產品描述

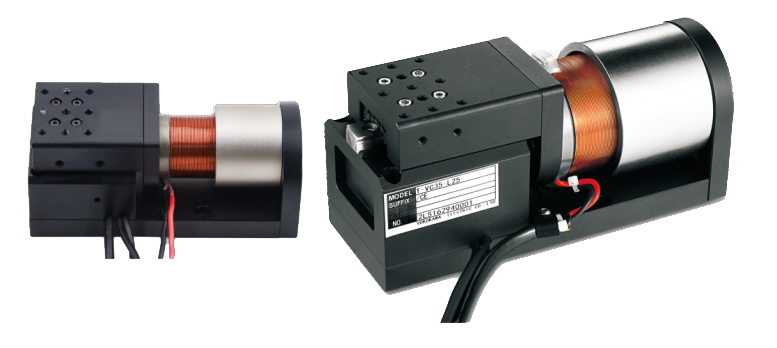

橫川·YOKOKAWA系列音圈電機采用無鐵芯直接驅動技術，動定子之間無摩擦、無齒槽效應、負載輕、響應速度極高、可靠性優異。適用于高頻率短行程運動系統它被廣泛應用于醫療、半導體制造、小型精密替換測量儀、主動式減震系統及震動平臺等應用領域。
音圈電機的優點
?適用于高頻率短行程運動系統直接驅動
?無齒林槽效應高響應
?輕負載動子與定子運動無摩擦優異的可靠性
產品參數
| 額定性能 | 符號 | 單位 | T-VC6-L15-H2 | T-VC15-L20-H2 | T-VC35-L25-H2 | T-VC50-L20-H2 | T-VC85-L30-H2 | T-VC85-L50-HC-C4 | T-VC600-L20-H2-C2 |
| 總行程 | S | mm | 15 | 20 | 25 | 20 | 30 | 50 | 20 |
| 峰值推力 | Fp | N | 22 | 57.6 | 120 | 180 | 228 | 228 | 1000 |
| 持續推力（在溫度100℃下) | Fc | N | 6 | 15 | 35 | 50 | 85 | 85 | 600 |
| 電機常數（在25℃下) | Km | N/√w | 4.3 | 7 | 8.1 | 8.1 | 11 | 11 | 7.7 |
| 電壓 | Vp | V | 48 | 48 | 48 | 48 | 48 | 48 | 48 |
| 峰值電流 | Ip | Arms | 4 | 4.5 | 8.5 | 8.5 | 5.5 | 5.5 | 10 |
| 持續電流（在溫度Tmax下) | Ic | Arms | 1.1 | 1.2 | 2.5 | 2.5 | 2.4 | 2.4 | 6 |
| 最大功率 | Pp | W | 142.4 | 151.8 | 260 | 343.1 | 254 | 254 | 380 |
| 電阻(在25℃±10%下) | Rm | 歐姆 | 8.9 | 7.5 | 3.6 | 6. | 8.4 | 11.4 | 3.8 |
| 電感±20% | L | mH | 2.7 | 3.6 | 3.6 | 6.5 | 12.5 | 23 | 6.2 |
| 反電勢常數(在25℃±10%下) | Ke | Vpeak/m/s | 5.5 | 12.8 | 14.2 | 19.2 | 40 | 40 | 100 |
| 推力常數（在25℃±10%下) | Kf | N/Arms | 5.5 | 12.8 | 14.2 | 19.2 | 40 | 40 | 100 |
| 線圈動子質量±15% | Mc | kg | 0.16 | 0.18 | 0.49 | 1422 | 1.6 | 2.5 | 4.4 |
| 總質量±15% | Mw | kg | 0.75 | 0.85 | 1.98 | 5710 | 5.2 | 8.5 | 20 |
| 最高允許線圈溫度 | TmaX | ℃ | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
| 定位精度 |
| um | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 | ±5 |
| 重復定位精度 |
| um | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 | ±1 |

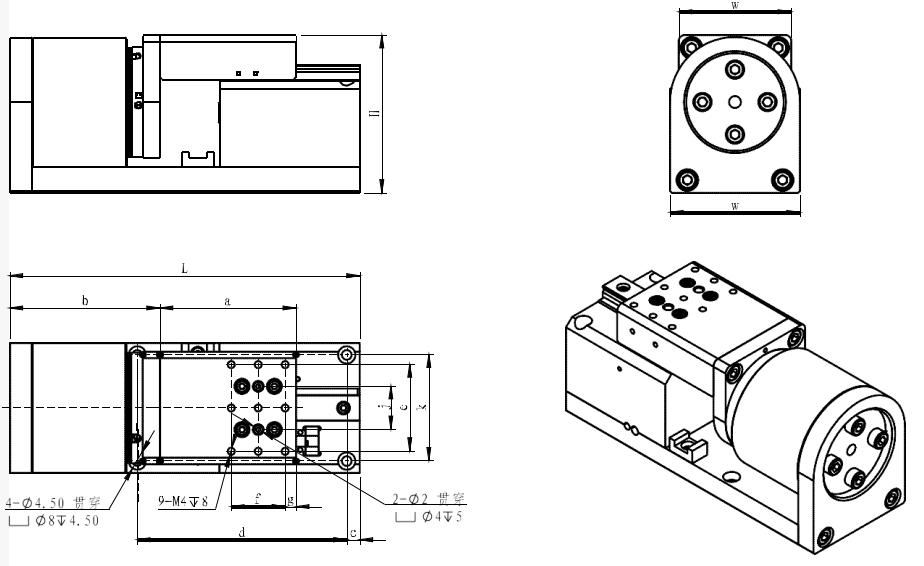

音圈電機安裝尺寸
